In questo articolo, tratteremo dei seguenti argomenti:
- Breve riassunto
- Grafico delle operazioni
- Cablaggio
- Configurazione del software
- Funzionamento della master valve (P/MV) per zona
| Breve riassunto |
Una master valve è una valvola normalmente chiusa installata nel punto di fornitura della linea principale che si apre solo all'attivazione dell'impianto automatico. Le valvole delle zone sono le singole valvole che controllano un gruppo di irrigatori o di gocciolatori. I programmatori Hydrawise supportano da 6 a 54 zone, a seconda del modello. In genere, una valvola di zona parte ad a un determinato orario e irriga un’area specifica del vostro giardino. Ogni volta che il programmatore attiva le valvole delle zone di irrigazione, viene attivata anche la valvola principale. Lo scopo della valvola principale è interrompere l’erogazione dell'acqua verso l'impianto di irrigazione quando non sono attivate le valvole di alcuna zona.
IMPORTANTE: l'impostazione predefinita per il relè di avvio pompa/Master Valve è NON ASSEGNATO (OFF) nelle impostazioni del software.
| Grafico delle operazioni |
| Modello programmatore | Imposta funzionamento Master Valve |
| HC | ON o OFF per tutte le zone |
| PRO-HC | ON o OFF per tutte le zone |
| Modulo WiFi X2 con WAND | ON o OFF per zona o tutte le zone |
| HPC | ON o OFF per zona o tutte le zone |
| HCC | ON o OFF per zona o tutte le zone |
| Cablaggio |
- Posare il cavo tra la posizione della Master Valve e il programmatore Hydrawise.
- Collegare il cavo comune a uno dei cavi del solenoide. In genere, si tratta di un cavo bianco. Collegare un cavo di comando a ciascun cavo restante di ogni solenoide delle master valve. Tutti i collegamenti devono essere effettuati con connettori stagni.
- Instradare il filo attraverso il condotto o una delle aperture sul fondo dell'armadietto.

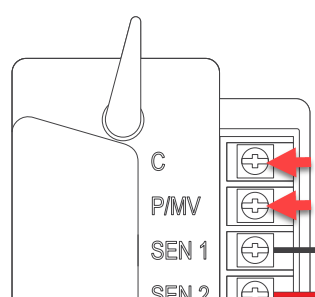

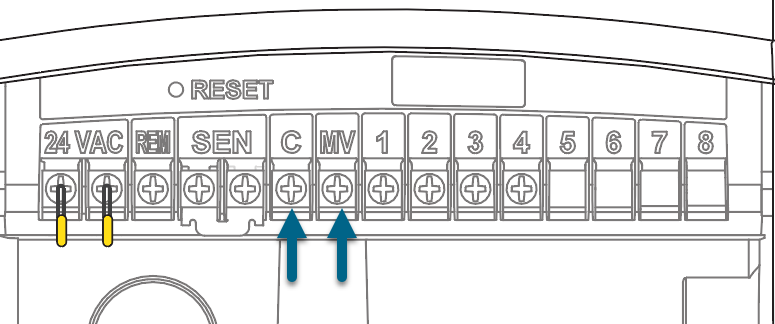

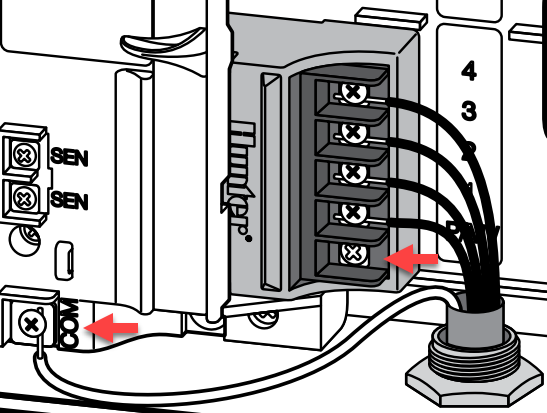

- Rimuovere 13 mm (½") di isolamento dalle estremità dei fili. Fissare il cavo comune della valvola al morsetto "COM" (Common). Collegare il cavo di controllo al morsetto M/V.
| Istruzioni sul cablaggio | |
| HC | PRO-HC |
| HPC | HCC |
| Modulo WiFi X2 con WAND | |
NOTA: con un programmatore HC Hydrawise, è possibile configurare una qualsiasi delle 6 o 12 zone come master valve. Di solito, si consiglia di eseguire il cablaggio all'ultima zona che non viene utilizzata nel programmatore.
| CONFIGURAZIONE DEL SOFTWARE |
Questa opzione di installazione è visualizzata quando si esegue per la prima volta la configurazione guidata iniziale nel software.
Se è necessario modificare questa impostazione nel software dopo la configurazione guidata, fare riferimento alle istruzioni riportate di seguito.
- Accedere all’account di Hydrawise
- Fare clic su ZONE E PROGRAMMI per il PC o su ZONE se si utilizza l'app mobile.
- Selezionare SÌ nell'elenco a discesa sopra le zone. Se si dispone di un programmatore HC, scegliere il numero di zona a cui è collegato il cavo della master valve.
| Programmatore HC | Programmatori X2 con WAND, PRO-HC, HPC e HCC |
 |
 |
| Funzionamento della master valve (P/MV) per stazione |
Per far sì che una master valve intervenga o meno a seconda della zona in funzione, modificare la zona in ZONE E PROGRAMMI nelle impostazioni avanzate. Questa opzione è utile quando una zona utilizza l'acquedotto e un'altra l'acqua di una fonte diversa. Questa opzione si riferisce esclusivamente ai programmatori X2 con WAND, HPC e HCC.
Attenersi alla procedura riportata qui di seguito per modificare questa impostazione.
- Nella pagina ZONE E PROGRAMMI , fare clic sull'icona(
) della zona che si desidera modificare.
- Fare clic su AVANZATE , che si trova nella sezione di ricerca blu in alto.
- Selezionare USA IMPOSTAZIONE MASTER VALVE GLOBALE per mantenere acceso questo circuito, oppure selezionare DISATTIVA MASTER VALVE per spegnerlo.
