Ebben a cikkben a következő témákról lesz szó:
- Rövid összefoglaló
- Működtetési táblázat
- Bekötés
- Szoftverbeállítás
- A mesterszelep (P/MV) zónánkénti működtetése
| Rövid összefoglaló |
A mesterszelep egy normál állapotban zárt szelep, amely a fővezeték ellátási pontjára van felszerelve, és amely csak akkor nyílik ki, amikor aktiválódik az automatikus rendszer. A zónaszelepek az egyes szelepek, amelyek egy szórófej- vagy csepegtetőöntöző-csoportot vezérelnek. A Hydrawise vezérlők modelltől függően 6–54 zónaszelepet támogatnak. Egyszerre általában egy zónaszelep kapcsol be, és a kert egy adott területén öntöz a megadott ideig. Bármelyik szelepet nyitja is ki a vezérlő, a (fő)Mester szelepet is kinyitja ugyanebben az időszakban. A mesterszelep célja, hogy elzárja az öntözőrendszer vízellátását, amikor egyik zónaszelep sincs működésben.
FONTOS: A szivattyúindító relé/mester szelep alapbeállítása NINCS HOZZÁRENDELVE (KIKAPCSOLÁS) a szoftver beállításokhoz.
| Működtetési táblázat |
| Vezérlő fajta | A mesterszelep működésének beállítása |
| HC | BE vagy KI minden zónában |
| Pro-HC | BE vagy KI minden zónában |
| X2 w/WAND WiFi-modul | BE vagy KI zónánként vagy minden zónában |
| HPC | BE vagy KI zónánként vagy minden zónában |
| HCC | BE vagy KI zónánként vagy minden zónában |
| Bekötés |
- Fektesse le a mesterszelep vezetékét a szelep helye és a Hydrawise-vezérlő között.
- Csatlakoztassa a közös vezetéket a szolenoid egyik vezetékéhez. Ez általában egy fehér színű vezeték. Csatlakoztasson egy külön vezérlővezetéket minden mester szelep szolenoidjának másik vezetékéhez. Az összes kötést vízmentes csatlakozókkal kell kialakítani.
- Vezesse át a vezetéket a csatornán vagy a szekrény alján található egyik nyíláson keresztül.
- Távolítsa el 13 mm hosszan a szigetelést az összes vezeték végéről. Csavarozza a szelepek közös vezetékét a „COM“ (Common/Közös) terminálhoz. Csatlakoztassa a másik vezérlőkábelt az M/V terminálhoz.

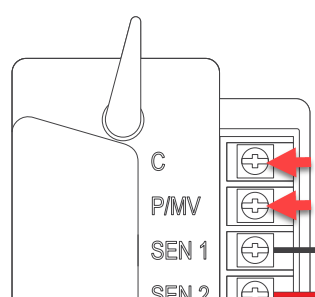

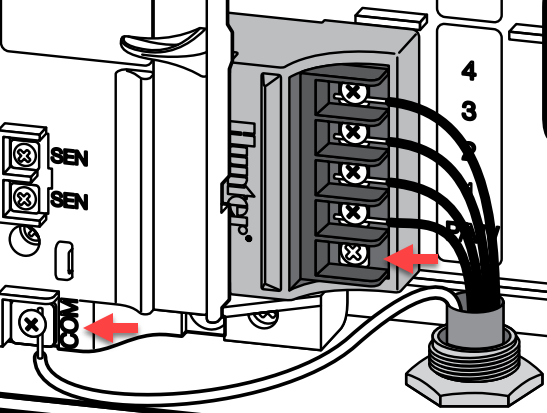

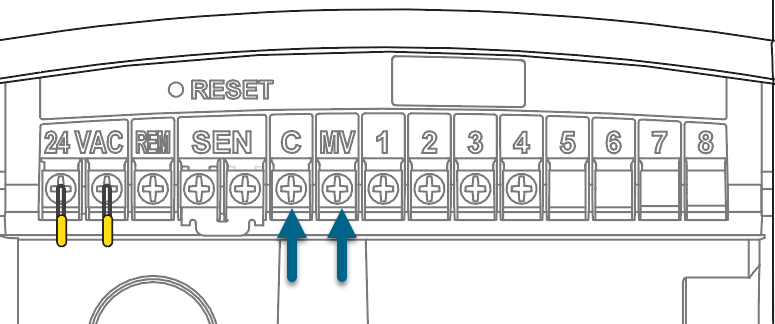

| Kapcsolási rajzok | |
| HC | Pro-HC |
| HPC | HCC |
| X2 w/WAND WiFi-modul | |
MEGJEGYZÉS: Egy HC Hydrawise-vezérlő segítségével a 6. vagy 12. zóna bármelyike konfigurálható mesterszelepként. Általában a vezérlőben nem használt utolsó zóna bekötését javasoljuk.
| Szoftverbeállítás |
Ez a beállítási opció akkor jelenik meg, amikor először hajtja végre a szoftver beállítási varázslójának lépéseit.
Amennyiben a beállítási varázsló bezárása után ezt meg kívánja változtatni a szoftverben, úgy kérjük, olvassa el az alábbi utasításokat.
- Jelentkezzen be a Hydrawise fiókjába
- Számítógépen kattintson a ZÓNÁK ÉS ÜTEMTERVEK, a mobilalkalmazásban pedig a ZÓNÁK elemre.
- A zónák feletti legördülő menüben válassza az IGEN lehetőséget. Ha rendelkezik HC vezérlővel, akkor válassza ki annak a zónának a számát, amelybe be van kötve a mesterszelep.
| HC vezérlő | X2 w/WAND, PRO-HC, HPC, és HCC-vezérlők |
 |
 |
| A mesterszelep (P/MV) állomásonkénti működtetése |
A mesterszelep egyes zónákban történő be- és kikapcsolására a „Zónák és programozás“ és „Speciális beállítások“ menüpontban van lehetőség a zónák szerkesztése során. Ez az opció akkor hasznos, amikor az egyik zóna vezetékes vizet, a másik pedig egy másik forrásból származó vizet használ. Ez az opció csak X2 WAND-dal, HPC és HCC vezérlőkhöz használható.
A beállítás módosításához kérjük, kövesse az alábbi lépéseket.
- A ZÓNÁK ÉS IDŐRENDEK oldalon kattintson a (
) ikonra a szerkeszteni kívánt zónánál.
- Kattintson a kék kereső szakasz tetején található HALADÓ lehetőségre.
- Válassza a HASZNÁLJA A GLOBÁLIS MESTERSZELEP-BEÁLLÍTÁSOKAT elemet az áramkör bekapcsolva hagyásához, vagy a TILTSA LE A MESTERSZELEPET elemet az áramkör kikapcsolásához.
