在本文中，我们将讨论以下内容：
- 概要
- 操作图表
- 接线 (24 VAC)
- 电源接线
- 软件设置
- 各个区域的水泵启动继电器操作
| 概要 |
如果系统需要使用增压泵或直接从小河或池塘抽水，必须有一个可靠的继电器，才能保证水泵的每次正常启动。水泵启动继电器是一个继电器箱体，每当控制器激活一个区域时，它就会激活水泵。区域阀门是单独的阀门，用于控制一组喷头或滴头。Hydrawise 控制器可以实现控制 6 到 54 个区域阀门，具体取决于型号。通常情况下，每次只开启一个区域阀门，用于控制景观内一个特定区域的灌溉。每当控制器开启其中一个灌溉区域阀门时，同时会向水泵启动继电器发出启动水泵的信号。
| 操作图表 |
| 控制器型号 | 设置主阀操作 |
| HC | 开启或关闭（所有区域） |
| Pro-hc | 开启或关闭（所有区域） |
| X2，配有 WAND WiFi 模块 | 开启或关闭（单个区域）或（所有区域） |
| HPC | 开启或关闭（单个区域）或（所有区域） |
| HCC | 开启或关闭（单个区域）或（所有区域） |
| 接线 (24 VAC) |
控制器与继电器之间的距离至少为 15' (4.5 m)，以减弱电磁噪声。此外，Hunter 还建议将所有控制器安装在距离水泵和高压设备 15' (4.5 m) 的地方。
- 用十字螺丝刀卸下四个螺钉，拆下水泵启动继电器的盖板。
- 在控制器上的“公共线（common）”端接一根线连接水泵启动继电器上的一根黄线。
- 在控制器上的“ 水泵/主阀（P/MV）”端接一根线连接水泵启动继电器上的另一根黄线。
- 用线缆螺母连接，确认连接牢固。
- 安装好水泵启动继电器的盖板和四个螺钉。关闭并锁好继电器箱门。
- 将线缆穿过套管或继电器箱体底部的一个小孔。
- 剥去所有线缆末端 ½" (13 mm) 的绝缘层。将阀门公用线安全连接至“COM”（公共）端。将另一头的控制线连接至 M/V 端。
| 水泵启动继电器的最远接线长度 | ||||||
| 最远单向接线长度（不要超过此长度！） | ||||||
| 型号 | 18 AWG | 16 AWG | 14 AWG | 12 AWG | 10 AWG | 8 AWG |
| PSR-22 | 243 ft | 386 ft | 616 ft | 976 ft | 1,551 ft | 2,463 ft |
| PSR-52 | 134 ft | 214 ft | 341 ft | 540 ft | 859 ft | 1,365 ft |
| PSR-53 | 134 ft | 214 ft | 341 ft | 540 ft | 859 ft | 1,365 ft |
| 接线图 | |
| HC | Pro-hc |
 |
 |
| HPC | HCC |
 |
 |
| X2，配有 WAND WiFi 模块 | |
 |
|
注：如果使用 HC Hydrawise 控制器，6 站或 12 站中的任意一站均可用于水泵启动继电器。我们通常建议接线至控制器中未使用的最近一个区域。
| 电源接线 |
只允许持证电工按照当地规范连接水泵启动继电器。安装不当可能导致触电或火灾危险。
- 为防止触电，在进行电气连接前，应先将主断路器开关拨至“关闭”位置。
- 安装套管并将电源的交流电源线连接至继电器的一端 (LINE IN)。
- 安装套管并将水泵电机的接线连接至继电器的另一端 (LOAD OUT)。
- 进行检查，确保无外露或松动连接处。
| 软件设置 |

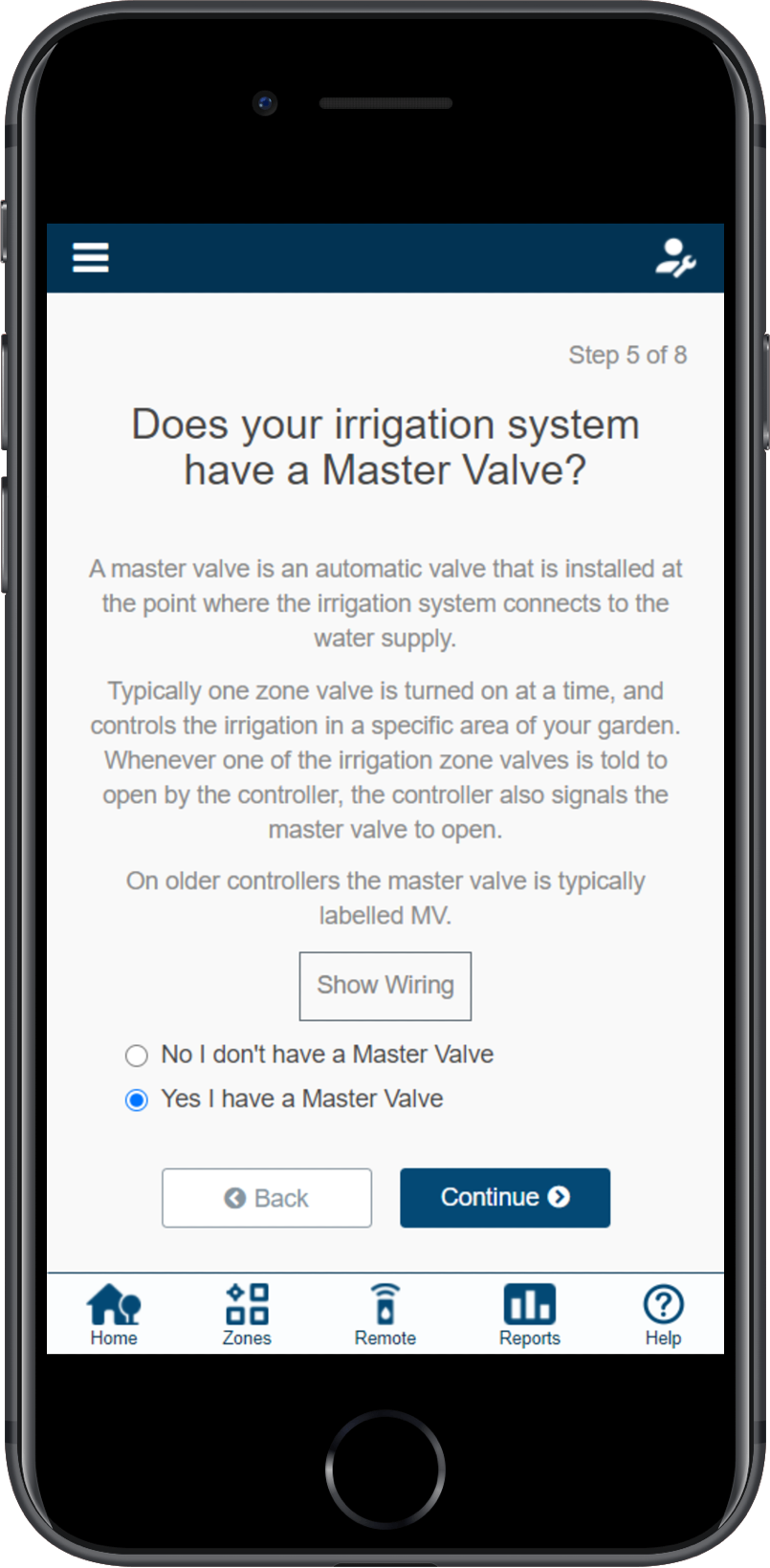

当您第一次使用软件中的初始设置向导时，会有设置选项提示。
在线说明参照主阀，但使用水泵启动继电器 (PSR) 时，此设置也同样适用。
注：如果使用 HC Hydrawise 控制器，6 站或12站中的任意一站均可用于水泵启动继电器。我们通常建议接线至控制器中未使用的最近一个区域。
在完成设置向导之后，如果您需要在软件中更改此设置，请参阅以下说明。
- 登录您的 Hydrawise 账号
- 点击 ZONES AND SCHEDULES（区域和计划）（若是电脑端）或 ZONES（区域）（若使用app）。

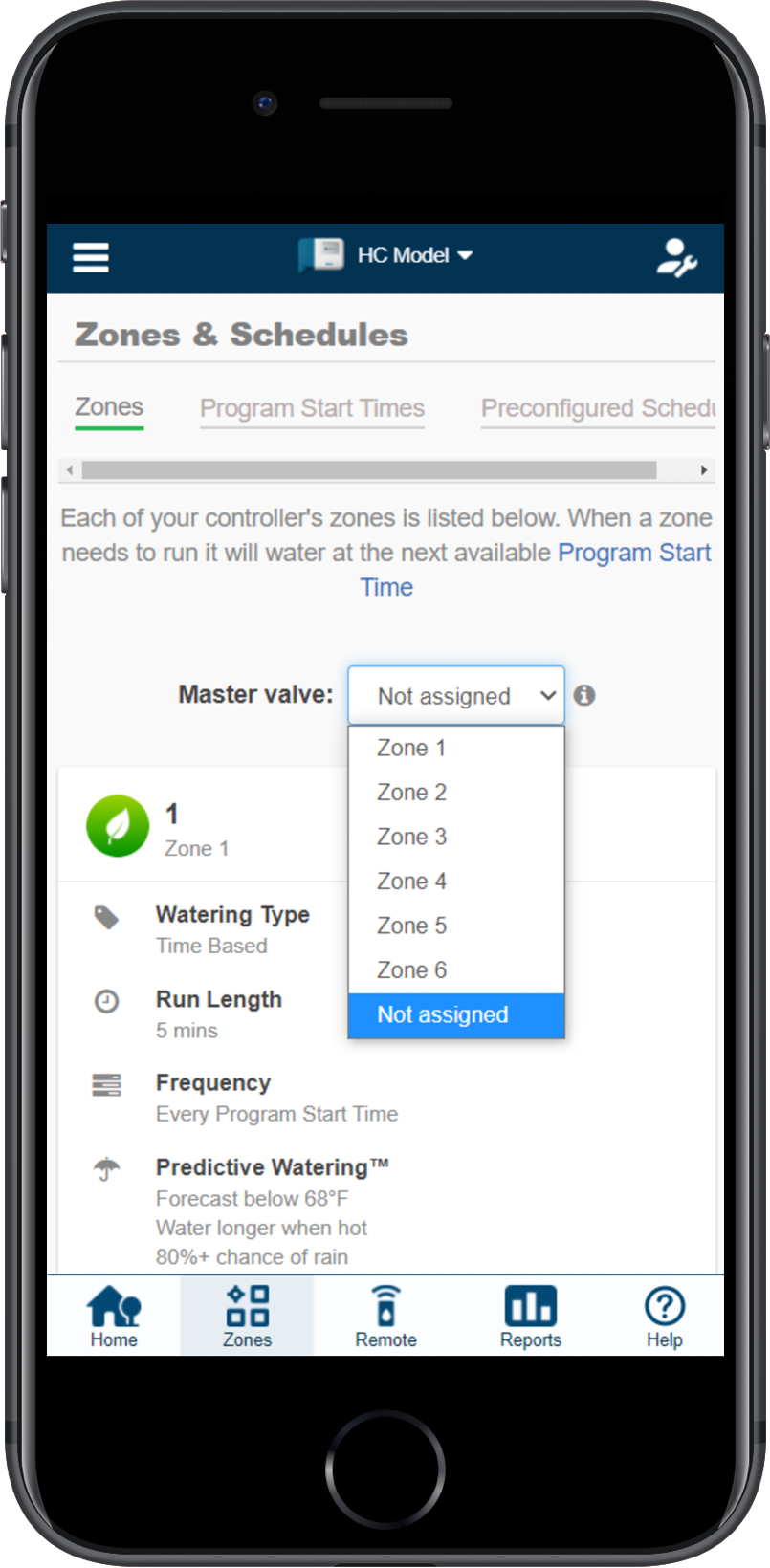

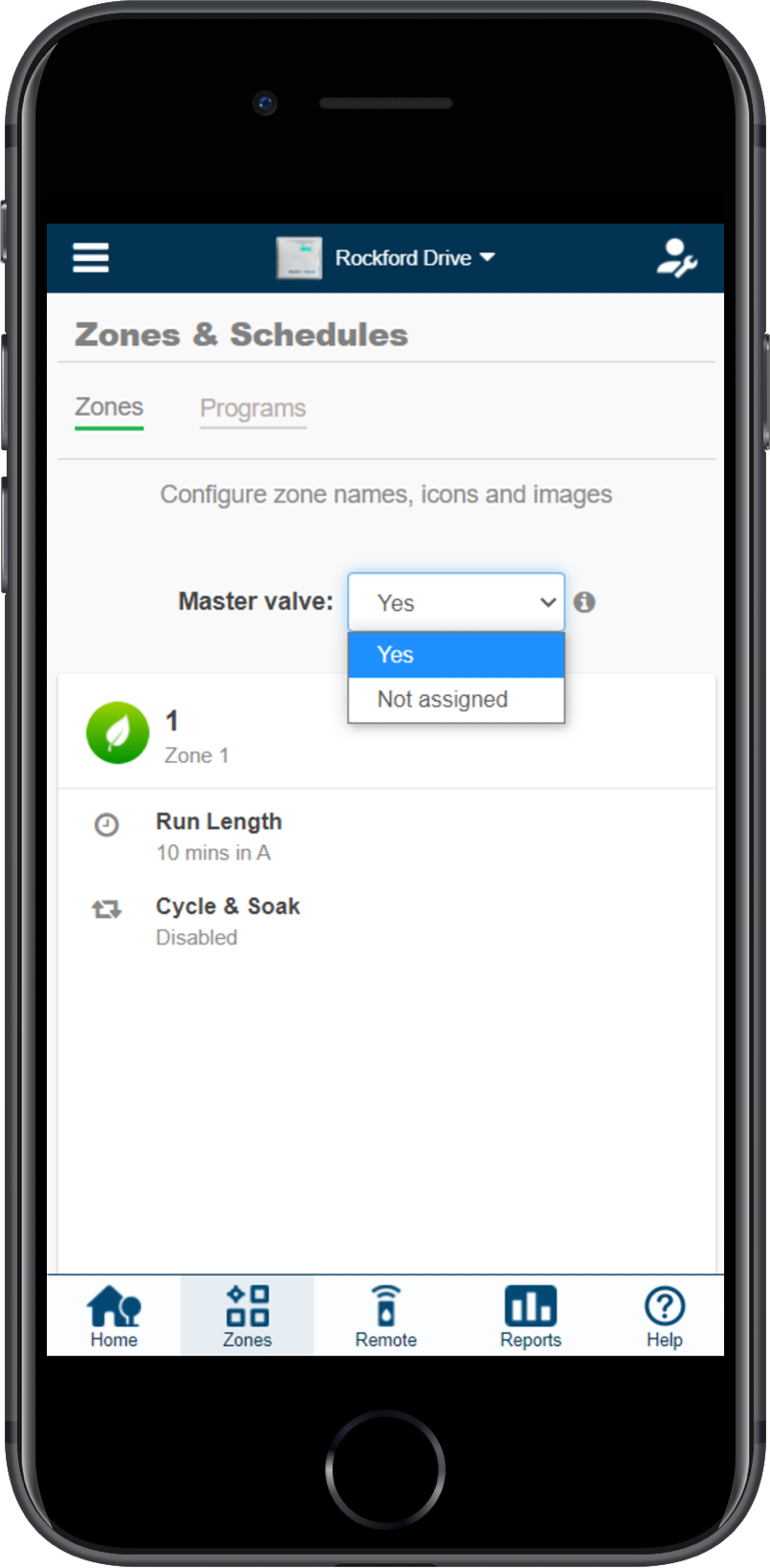

- 在区域上方的下拉菜单中选择 YES（是）.如果您有 HC 控制器，请选择连接主阀的区域编号.
| HC 控制器 | X2配 WAND模块、Pro-HC、HPC 和 HCC 控制器 |
| 各个站点的水泵启动继电器操作 |
在选择为单个区域启动/关闭水泵启动继电器时，您可以在 ADVANCED SETTINGS（高级设置）下的 ZONES AND SCHEDULES（区域和计划）中编辑此区域。当一个区域使用市政供水而另一个区域使用其它水源时，这个选项非常有用。此选项仅适用于 X2（配有 WAND）、HPC 和 HCC 控制器。
按照以下步骤更改此设置：

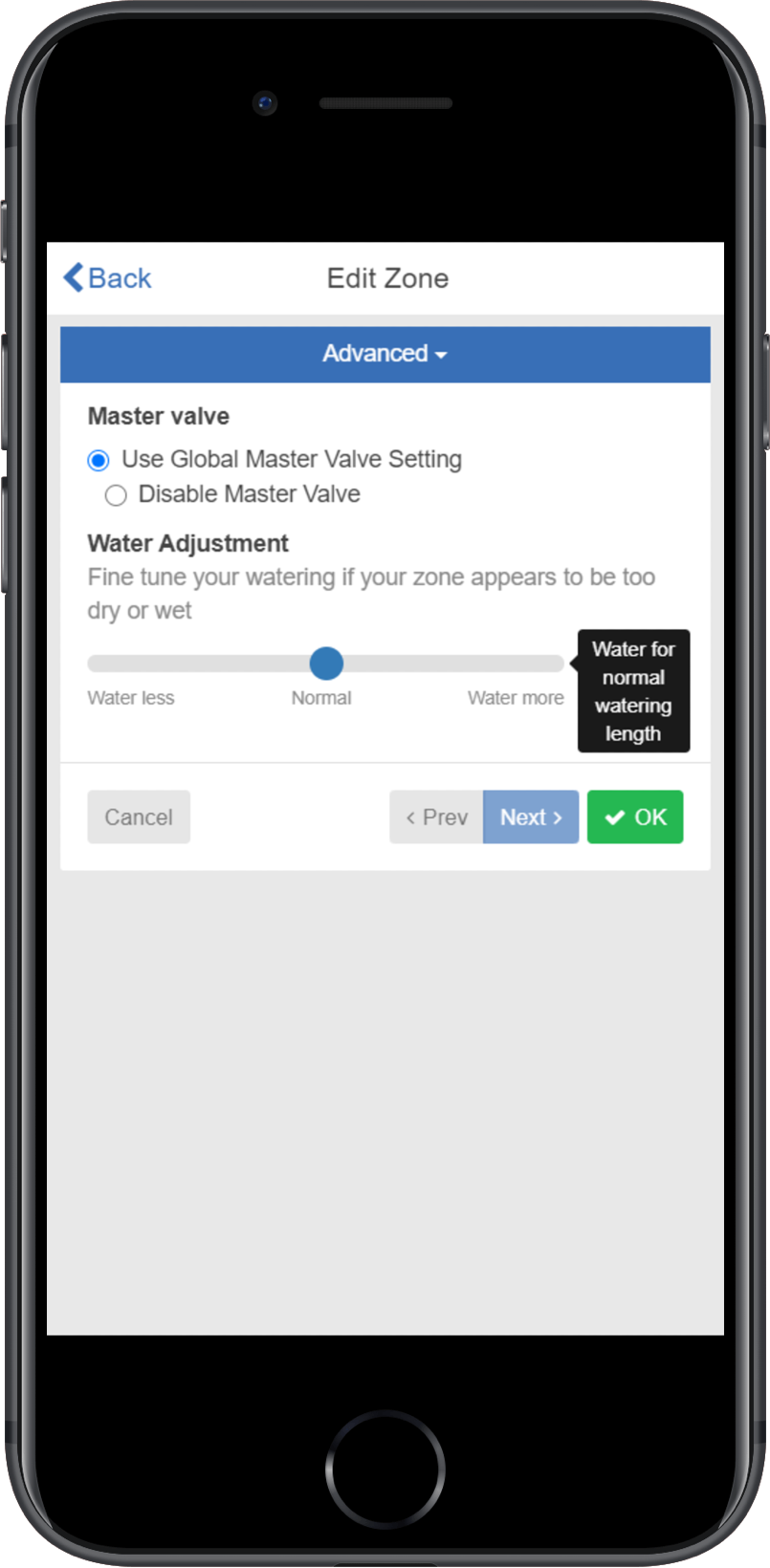

- 在 ZONES AND SCHEDULES（区域和计划）页面中，点击您想要编辑的区域上的 (
) 图标。 - 在顶部蓝色搜索栏，点击 ADVANCED（高级）。
- 选择 USE GLOBAL MASTER VALVE SETTING（使用全局主阀设置）开启此回路，或选择 DISABLE MASTER VALVE（禁用主阀）将其关闭。
