Branchement de l'électrovanne principale et paramétrage du logiciel

Dans cet article, nous aborderons les sujets suivants :

• Bref résumé
• Diagramme opératoire
• Branchement
• Paramétrage logiciel
• Activation de l'électrovanne principale (P/MV) en fonction des zones

Une électrovanne principale est une électrovanne normalement fermée installée au niveau du point d'alimentation de la canalisation principale, qui s'ouvre uniquement quand le système automatique est activé.  Les électrovannes de zone sont des électrovannes qui contrôlent un groupe d'arroseurs ou d'émetteurs goutte-à-goutte. Les programmateurs Hydrawise prennent en charge entre 6 et 54 électrovannes de zone, en fonction du modèle. Généralement, une seule électrovanne de zone à la fois est activée et contrôle l'arrosage d'un secteur en particulier de votre jardin. Chaque fois que le programmateur transmet à l'une des électrovannes de zone l'ordre de s'ouvrir, le programmateur signale également à l'électrovanne principale de s'ouvrir. L'objectif de l'électrovanne principale consiste à couper l'eau du système d'arrosage quand aucune des électrovannes de zone n'est active.

1. Faites courir le fil de l'électrovanne principale entre l'emplacement de l'électrovanne et le programmateur Hydrawise.
2. Raccordez le fil neutre à l'un des deux fils du solénoïde. Il s'agit généralement d'un fil de couleur blanche. Raccordez un fil de contrôle distinct au fil restant du solénoïde de chaque électrovanne principale. Toutes les épissures doivent être effectuées à l'aide de connecteurs étanches.
3. Faites passer le fil par la conduite ou l'une des ouvertures situées sous l'armoire.
4. Dénudez 13 mm (½") d'isolation à l'extrémité de tous les fils. Raccordez le fil neutre de l'électrovanne à la borne “COM” (neutre). Raccordez le fil de contrôle opposé à la borne M/V.

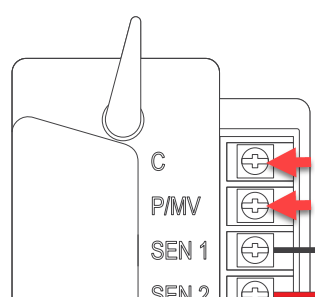

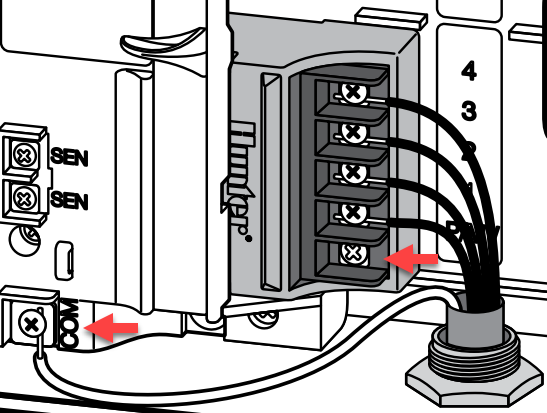

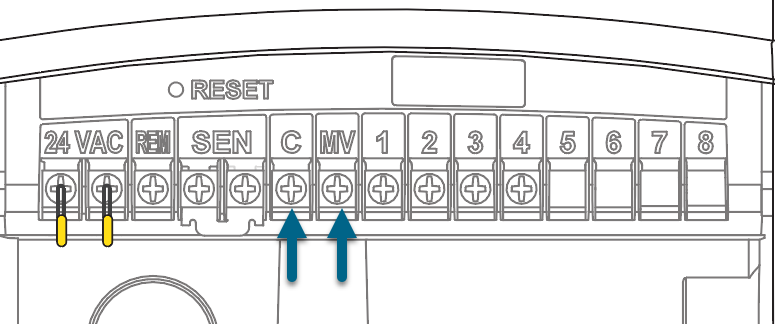

Illustrations des branchements
HC	PRO-HC
HPC	HCC
X2 avec module Wi-Fi WAND

REMARQUE : avec un programmateur HC Hydrawise, n'importe laquelle de vos 6 ou 12 zones peut être configurée pour tenir lieu d'électrovanne principale. Nous recommandons généralement un branchement à la dernière zone inutilisée du programmateur.

Vous êtes invité à effectuer cette opération quand vous ouvrez pour la première fois l'assistant de paramétrage du logiciel.

Si vous avez besoin de modifier ce paramètre dans le logiciel après l'assistant de paramétrage, veuillez consulter les instructions ci-dessous.

1. Connectez-vous à votre compte Hydrawise
2. Cliquez sur ZONES ET CALENDRIERS sur PC, ou sur ZONES dans l'application mobile.
3. Choisissez OUI dans le menu déroulant qui s'ouvre au-dessus des zones.  Si vous avez un programmateur HC, choisissez le numéro de la zone à laquelle vous avez branché l'électrovanne principale.

Programmateur HC	Programmateurs X2 avec WAND, PRO-HC, HPC et HCC

Lorsque vous voulez activer ou arrêter une électrovanne principale pour une zone donnée, vous pouvez le faire en modifiant la zone dans Zones et Calendriers, sous Paramètres avancés. Cette option s'avère utile quand une zone utilise l'eau municipale et une autre de l'eau provenant d'une source différente. Cette option n'est disponible que sur les programmateurs X2 avec WAND, HPC et HCC.

Veuillez suivre les étapes ci-dessous pour modifier ce paramètre.

1. Sur la page ZONES ET CALENDRIERS, cliquez sur l'icône () de la zone que vous voulez modifier.
2. Cliquez sur AVANCÉ, qui se trouve en haut de la section de recherche bleue.
3. Sélectionnez UTILISER LE PARAMÈTRE GLOBAL DE L'ÉLECTROVANNE PRINCIPALE pour laisser ce circuit activé, ou sélectionnez DÉSACTIVER L'ÉLECTROVANNE PRINCIPALE pour désactiver ce circuit.
