Hauptventilverdrahtung und Konfiguration

Dieser Abschnitt behandelt folgende Themen:

• Kurze Zusammenfassung
• Betriebsarten
• Verdrahtung
• Software-Konfiguration
• Hauptventil (P/MV) Betrieb pro Zone

Ein Hauptventil ist ein normaler geschlossenes Ventil, das am Versorgungspunkt der Hauptleitung installiert ist und sich nur öffnet, wenn das automatische System aktiviert wird.  Zonenventile sind die einzelnen Ventile, die eine Gruppe von Regnern oder Tropfsystemen betreiben. Ein Hydrawise Steuergerät unterstützt je nach Modell 6 bis 54 Zonenventile. In der Regel wird ein Zonenventil eingeschaltet und steuert die Beregnung in einem bestimmten Bereich Ihres Gartens. Immer wenn ein Zonenventil durch das Steuergerät aktiviert wird, signalisiert das Steuergerät ebenfalls dem Hauptventil, sich zu öffnen. Aufgabe des Hauptventils ist es, den Wasserfluss für das Beregnungssystem auszuschalten, wenn keine der Zonenventile in Betrieb sind.

1. Verlegen Sie die Leitung des Hauptventils vom Ventil zum Hydrawise-Steuergerät.
2. Befestigen Sie den gemeinsamen Draht an einer der beiden Verdrahtungen der Magnetspule. Meistens handelt es sich dabei um einen weißen Draht. Befestigen Sie einen separaten Steuerdraht an dem verbleibenden Draht jedes Hauptventilmagneten. Alle Drahtspleissverbindungen sollten mit wasserdichten Verbindern ausgeführt werden.
3. Führen Sie das Kabel durch den Kabelkanal oder eine der Öffnungen an der Unterseite des Gehäuses.
4. Entfernen Sie ½" (13 mm) der Isolierung aller Leitungsadern. Klemmen Sie den gemeinsamen Leiter auf den Anschluss "COM" (Common). Klemmen Sie die andere Ader auf den M/V-Anschluss.

Abbildungen der Verkabelung

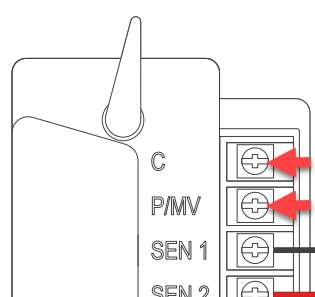

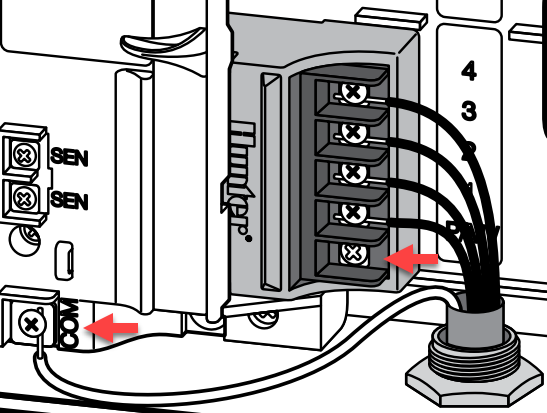

HC	PRO-HC

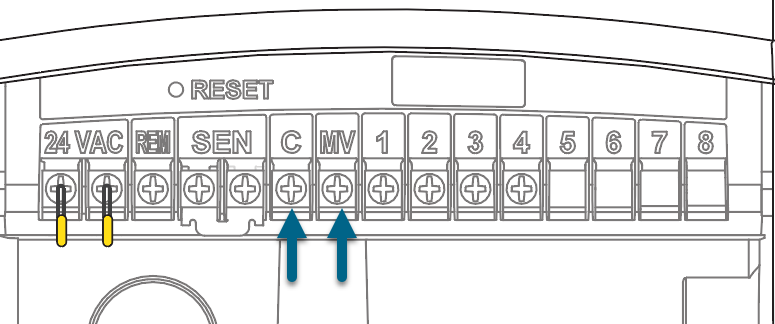

HPC	HCC
X2 w/WAND WiFi-Modul

HINWEIS: Mit einem HC Hydrawise Steuergerät kann jede Ihrer 6 oder 12 Stationen so konfiguriert werden, dass sie als Pumpenstartrelais fungiert. Wir empfehlen grundsätzlich eine Verdrahtung mit der letzten Zone, die im Steuergerät nicht verwendet wird.

Diese Konfigurationsmöglichkeit wird bei der ersten Anwendung des Setup-Assistenten der Software angeboten.

Wenn Sie dies in der Software nach dem Setup-Assistenten ändern müssen, lesen Sie die folgenden Anweisungen.

1. Loggen Sie sich in Ihr Hydrawise-Konto ein.
2. Klicken Sie auf ZONEN UND ZEITPLÄNE für den PC oder auf ZONEN, wenn Sie die mobile App verwenden.
3. Wählen Sie JA aus dem Dropdown-Menü über den Zonen.  Wenn Sie ein HC-Steuergerät haben, wählen Sie die Zonennummer, mit der Sie das Hauptventil verdrahtet haben.

HC-Steuergerät	X2 w/WAND-, PRO-HC-, HPC- und HCC-Steuergeräte

Die Auswahl eines Hauptventils, das für eine einzelne Zone ein-/ausgeschaltet werden soll, kann beim Bearbeiten der Zone in "Zonen und Zeitpläne" unter "Erweiterte Einstellungen" vorgenommen werden.  Diese Funktion wird benötigt, wenn eine Zone Frischwasser und eine andere Zone Wasser aus einer anderen Quelle verwendet. Die Option ist nur bei X2 mit WAND, HPC und HCC Steuergeräten verfügbar.

Befolgen Sie die unten aufgeführten Schritte, um diese Einstellung zu ändern.

1. Klicken Sie unter ZONEN UND ZEITPLÄNE auf das Symbol in der Zone, die Sie bearbeiten möchten.
2. Klicken Sie im oberen blauen Suchabschnitt auf die Option ERWEITERT.
3. Wählen Sie EINSTELLUNG FÜR GLOBALES HAUPTVENTIL VERWENDEN, um diesen Schaltkreis eingeschaltet zu lassen, oder wählen Sie HAUPTVENTIL DEAKTIVIEREN, um ihn auszuschalten.
